Đội ngũ Kỹ thuật Kinh nghiệm - chuyên nghiệpMáy dán cạnh tích hợp khoan ngang được thiết kế kết hợp công đoạn dán chỉ và khoan cạnh trên cùng một thiết bị. Máy phù hợp với các sản phẩm nội thất có nhu cầu khoan liên kết ở mức vừa phải, không cần sử dụng nhiều cam chốt. Việc tích hợp hai công đoạn giúp xưởng giảm diện tích bố trí máy, hạn chế thao tác chuyển phôi và rút ngắn thời gian gia công.
>>>>> Đừng bỏ lỡ: Top các dòng máy dán cạnh dùng keo PUR cao cấp
1. Máy dán cạnh tích hợp khoan ngang là gì?

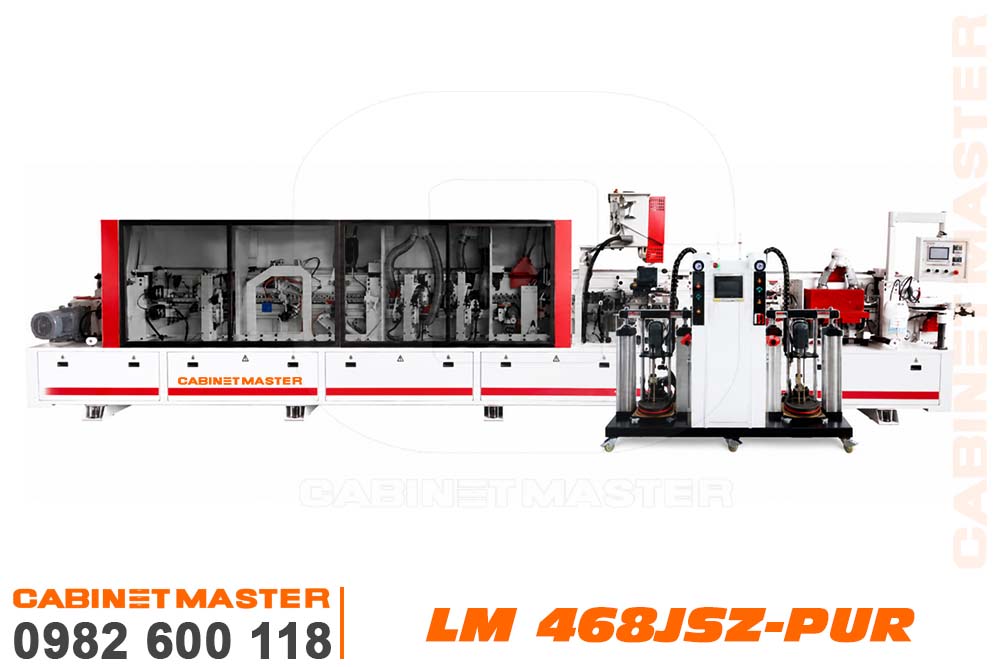

Máy dán cạnh tích hợp khoan ngang là dòng máy dán cạnh tự động cao cấp của CABINETMASTER kết hợp hai công đoạn dán cạnh và khoan ngang trên cùng một thiết bị. Sau khi dán chỉ, phôi được tiếp tục khoan các vị trí liên kết ở cạnh ván mà không cần chuyển sang một máy riêng.
2. Đặc điểm nổi bật máy dán cạnh tích hợp khoan ngang
- Máy dán cạnh full chức năng kết hợp khoan cạnh, phù hợp với sản phẩm không yêu cầu nhiều vị trí cam chốt.
- Trang bị bộ cấp phôi hỗ trợ đưa các phôi có kích thước nhỏ vào máy ổn định, tăng độ chính xác khi dán cạnh.

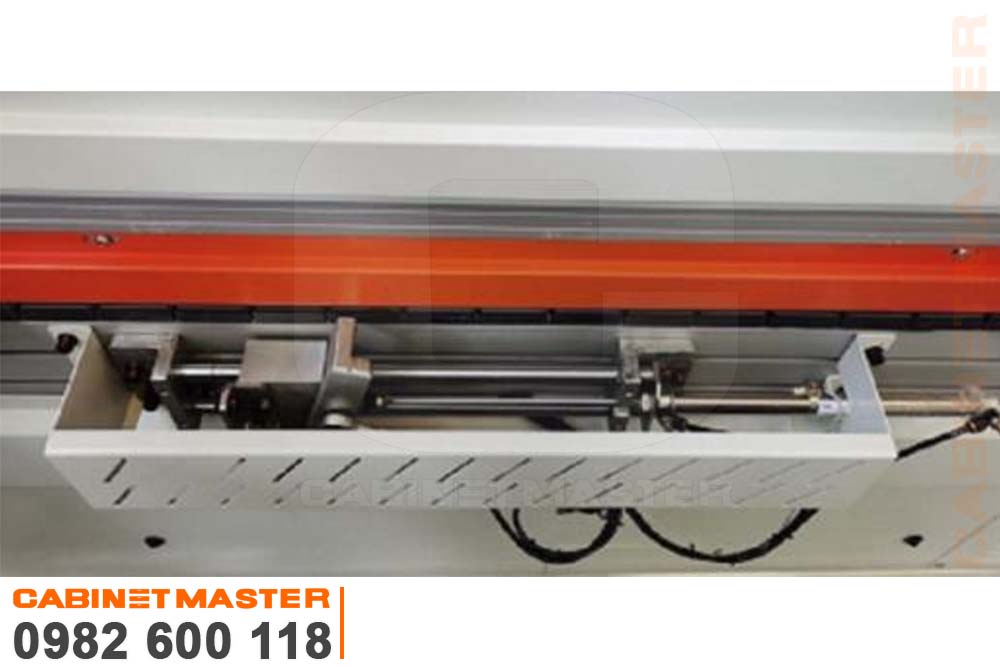

- Cụm cắt đầu đuôi có thiết bị giảm tốc giúp kiểm soát tốc độ phôi khi cắt đầu đuôi, hạn chế xô lệch và đảm bảo đường cắt chính xác.
- Máy dán cạnh dùng keo PUR và keo EVA linh hoạt và trang bị thêm nồi PUR rời trục đôi, đáp ứng nhu cầu gia công đa dạng của xưởng.
- Màn hình cảm ứng 10 inch: Giao diện trực quan, dễ thiết lập và điều chỉnh thông số gia công.
- Quy trình dán cạnh hoàn thiện: Tích hợp đầy đủ các công đoạn dán cạnh, giúp sản phẩm hoàn thiện ngay sau khi ra máy, giảm thao tác xử lý và chuyển phôi sang công đoạn tiếp theo.
3. Các cụm chức năng máy dán cạnh khoan ngang

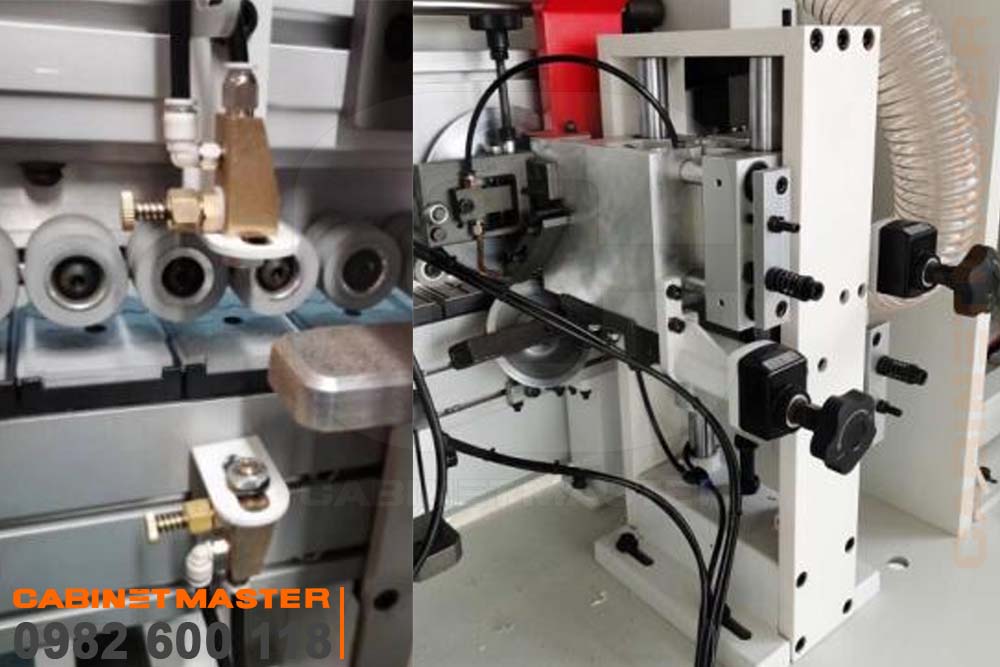

- Phun dung dịch cách ly ( chất chống dính)

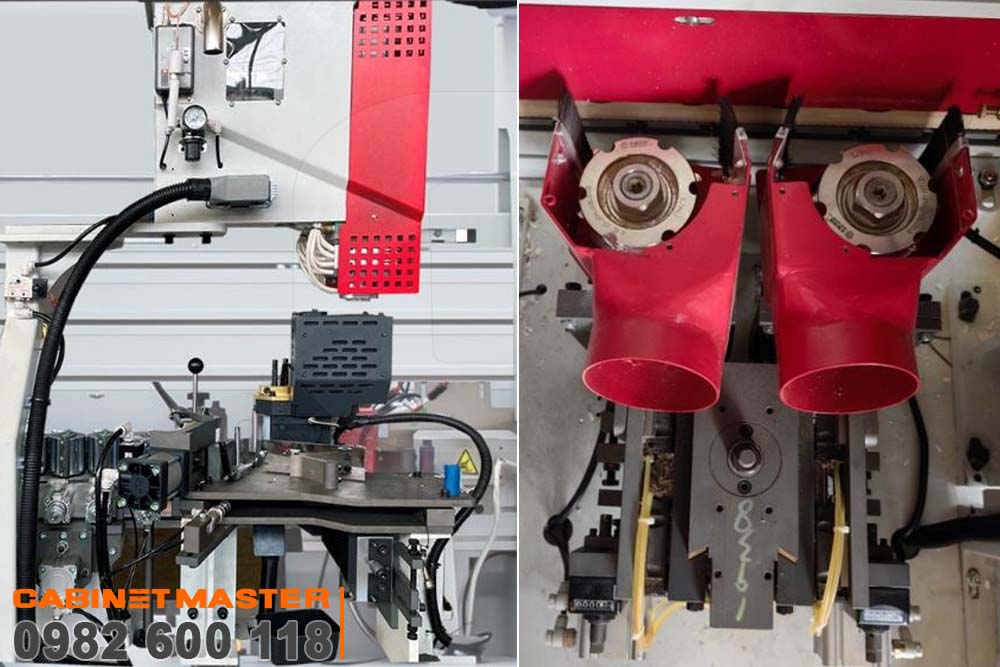

- Cụm phay cạnh

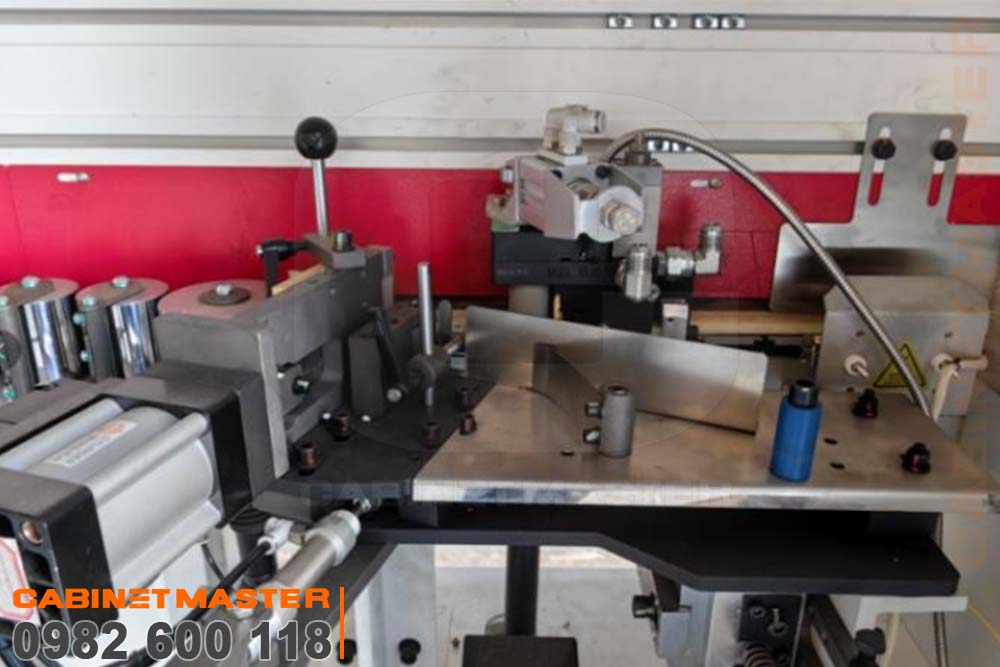

- Cụm lăn keo: 2 vị trí lăn keo gồm bộ nồi keo PUR kín kết hợp với nồi PUR rời trục đôi và nồi keo TOP
- Cụm cắt đầu đuôi + thiết bị hỗ trợ dịch chuyển cắt đầu

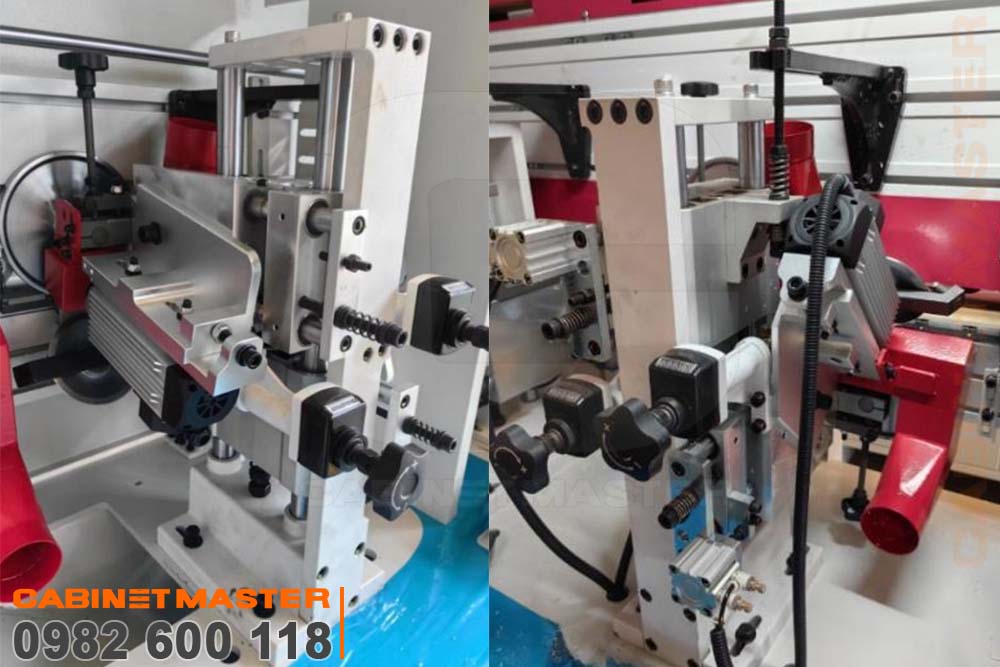

- Cụm xén trên dưới thô – tinh

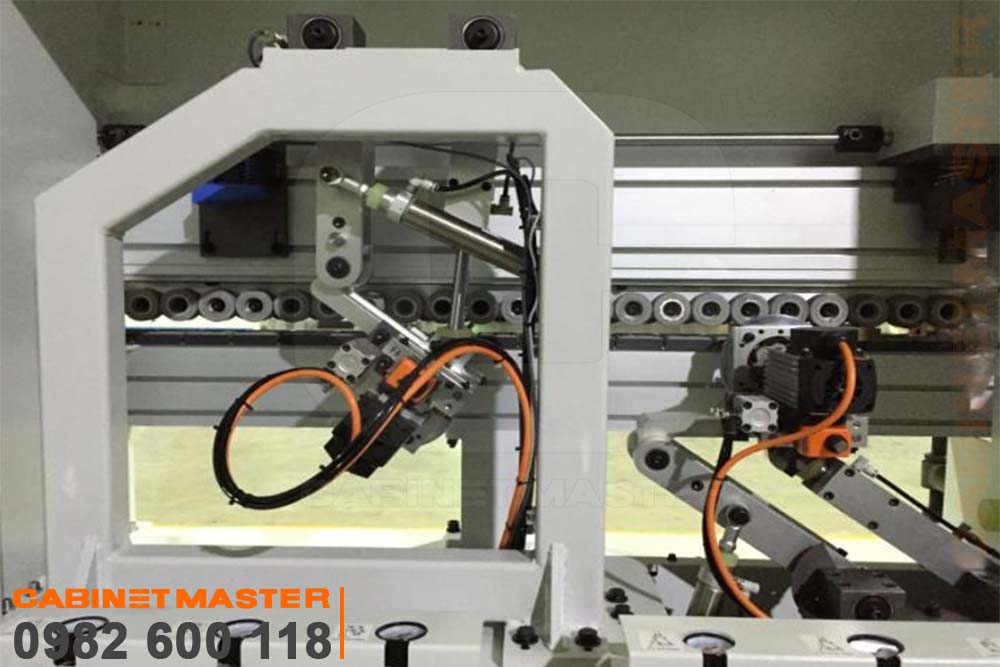

- Cụm bo góc
- Cụm cạo mép

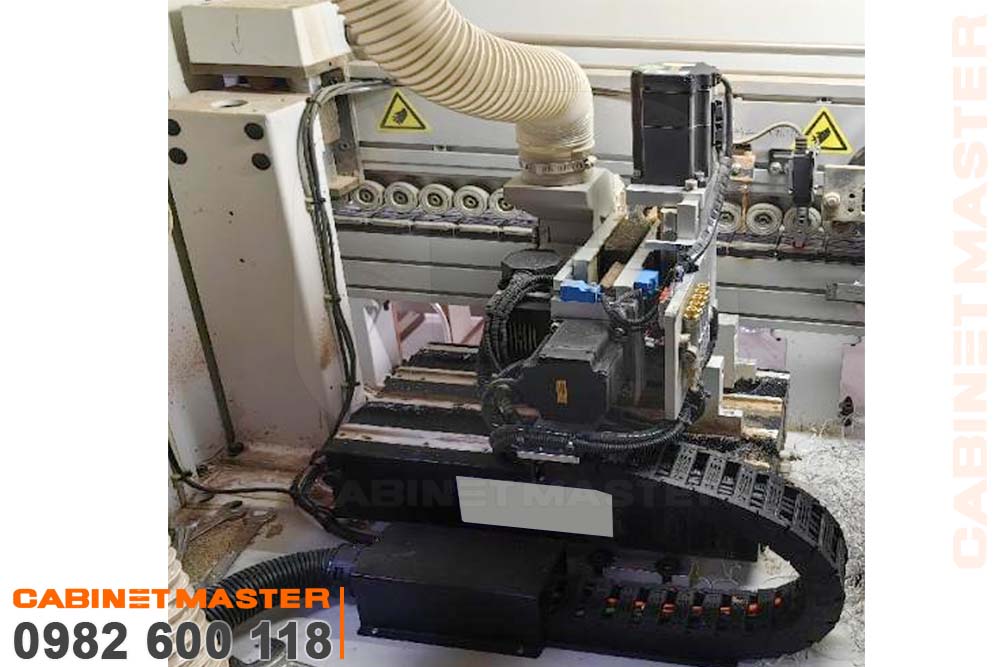

- Cụm khoan lỗ bên
- Cụm cạo keo phẳng
- Phun dung dịch vệ sinh

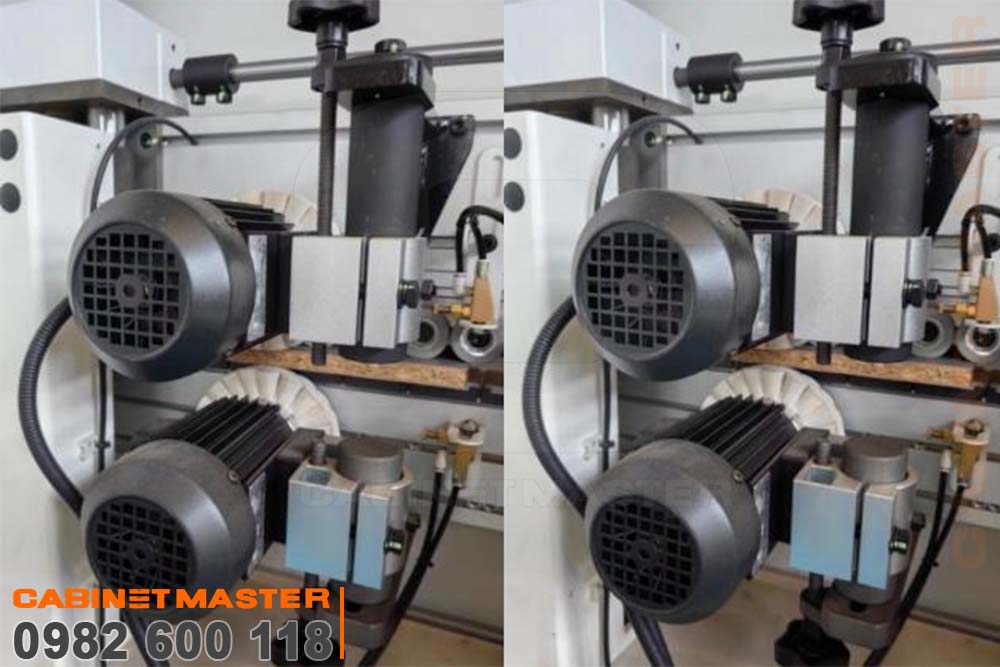

- 2 Cụm đánh bóng
4. Thông số kỹ thuật chi tiết máy dán cạnh tích hợp khoan ngang
| Độ dày nẹp | : 0,4 – 3,0 mm |
| Chiều rộng nẹp | : 12 – 55 mm |
| Độ dày phôi | : 9 – 50 mm |
| Chiều rộng phôi tối thiểu | : 40 mm |
| Chiều dài phôi tối thiểu | : 200 mm |
| Tốc độ cấp phôi | : 15 / 18 (bo góc) / 23 m/phút |
| Áp suất khí làm việc | : 0,7 MPa |
| Tổng công suất | : 30 kW (380 V, 50 Hz) |
| Kích thước máy | : 9.200 × 1.000 × 1.900 mm |
| Trọng lượng máy | : 3.100 kg |
Lưu ý: Khi gia công tấm hẹp, sử dụng cấp tốc độ thấp và trung bình
Các thông số kỹ thuật phía trên có thể được điều chỉnh trong giới hạn cho phép để máy hoạt động ổn định hơn mà không ảnh hưởng đến chức năng và kết cấu của máy.
5. LINH KIỆN MÁY DÁN CẠNH TÍCH HỢP KHOAN NGANG

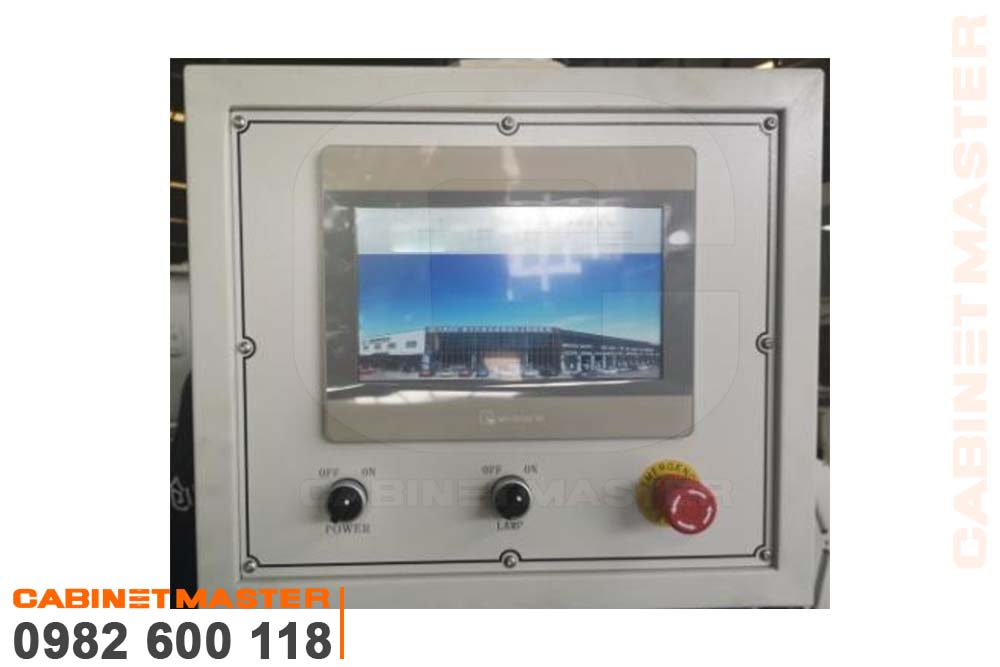

Bộ điều khiển
- Màn hình cảm ứng 10inch, điều khiển bằng PLC
- Khởi động bằng 1 nút nhấn, tiết kiệm năng lượng, có các cảnh báo và bảo vệ an toàn.

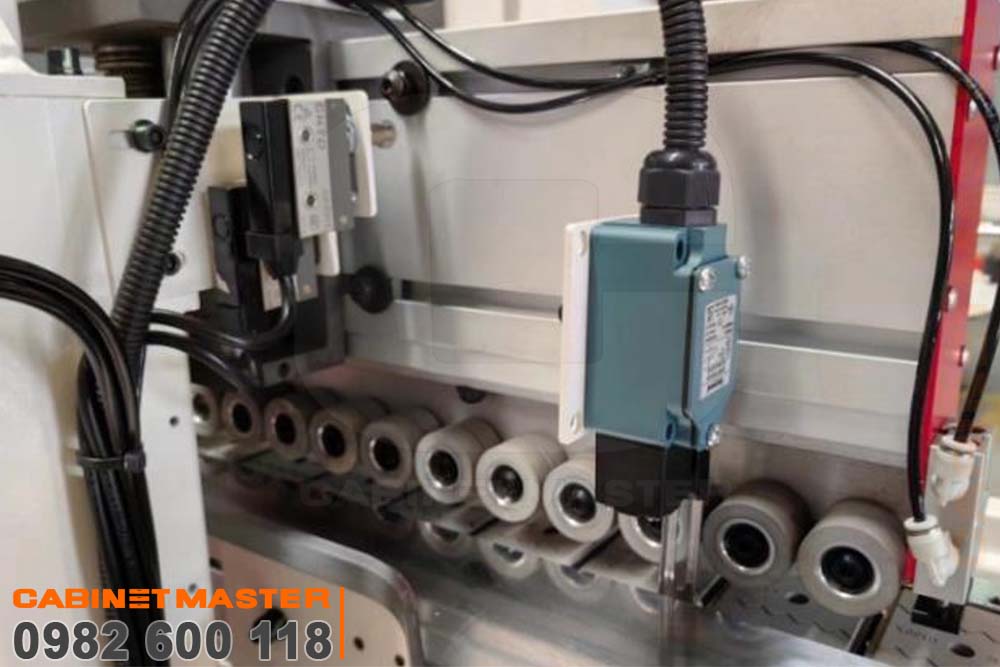

Dầm ép và thiết bị cấp phôi
- Kết cấu dầm ép chuyên dụng dạng con lăn, phù hợp gia công tấm có chiều rộng hẹp.
- Điều khiển bằng encoder, kiểm soát chính xác việc cấp và cắt dây nẹp, giúp tiết kiệm vật liệu nẹp cạnh.

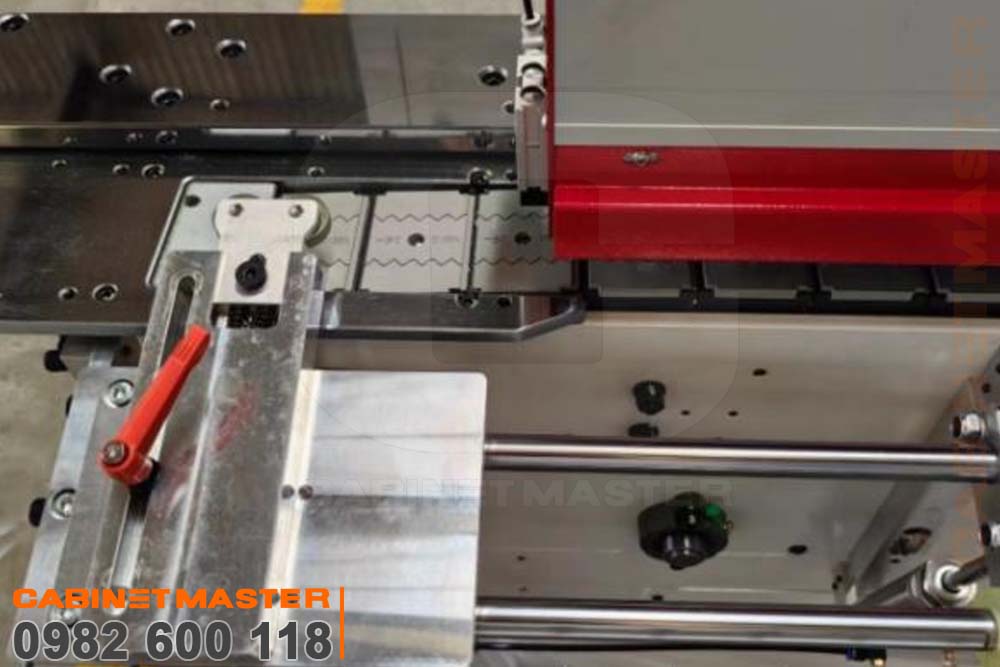

Thiết bị cấp phôi hỗ trợ cho tấm hẹp
• Dùng để hỗ trợ cấp liệu cho vật liệu hẹp, đảm bảo tấm hẹp được đưa vào máy vuông góc 90° với thước tỳ.
• Hai trục dẫn hướng tròn song song, độ chính xác cao.
• Dễ sử dụng, có thể hạ xuống khi không cần dùng.
