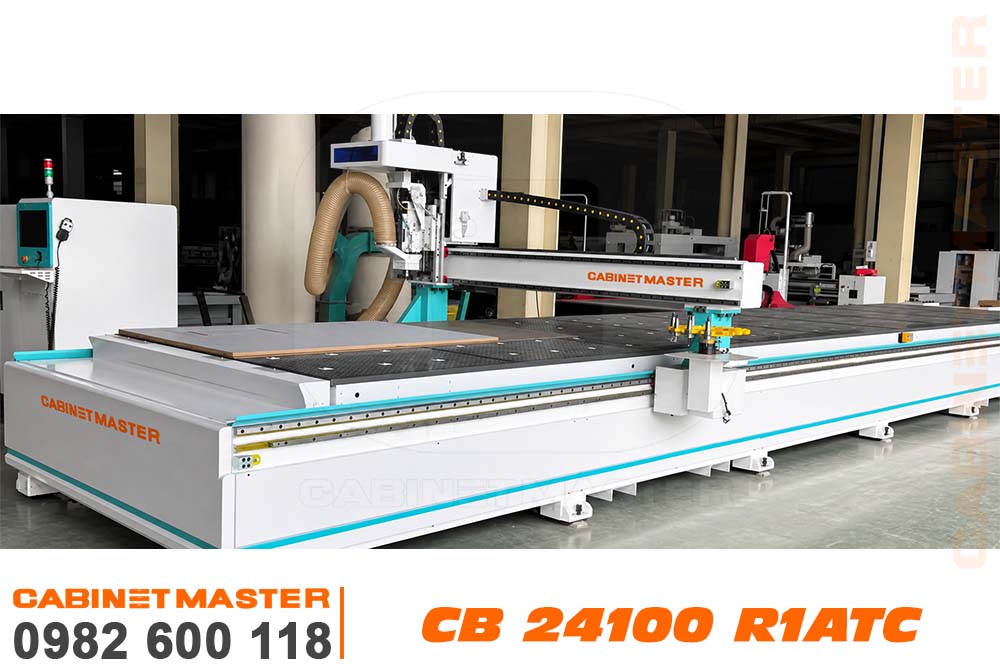

Máy CNC Router thay dao tự động – CB 24100 R1ATC sở hữu bàn làm việc lớn 2m4×10m, chuyên gia công các chi tiết và sản phẩm nội thất kích thước lớn, quá khổ. Trục chính tải nặng kết hợp hệ thống thay dao tự động, cho phép máy linh hoạt thực hiện các công đoạn cắt, khoan, phay và gia công biên dạng CNC trên nhiều loại vật liệu.

Giới thiệu về máy CNC router thay dao tự động

Ưu điểm nổi bật máy CNC router thay dao tự động

Bàn làm việc hút chân không kích thước lớn 2m4x10m chuyên xử lý các chi tiết, sản phẩm nội thất kích thước lớn và quá khổ.
Trục chính 9kW tải nặng, phù hợp với các công việc gia công CNC yêu cầu công suất và độ ổn định cao.

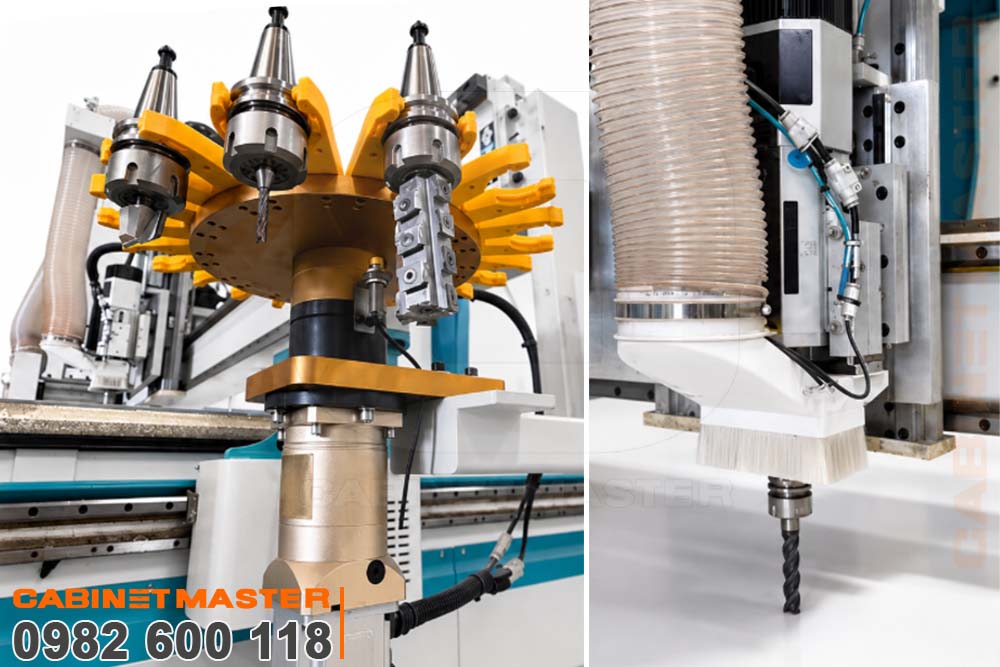

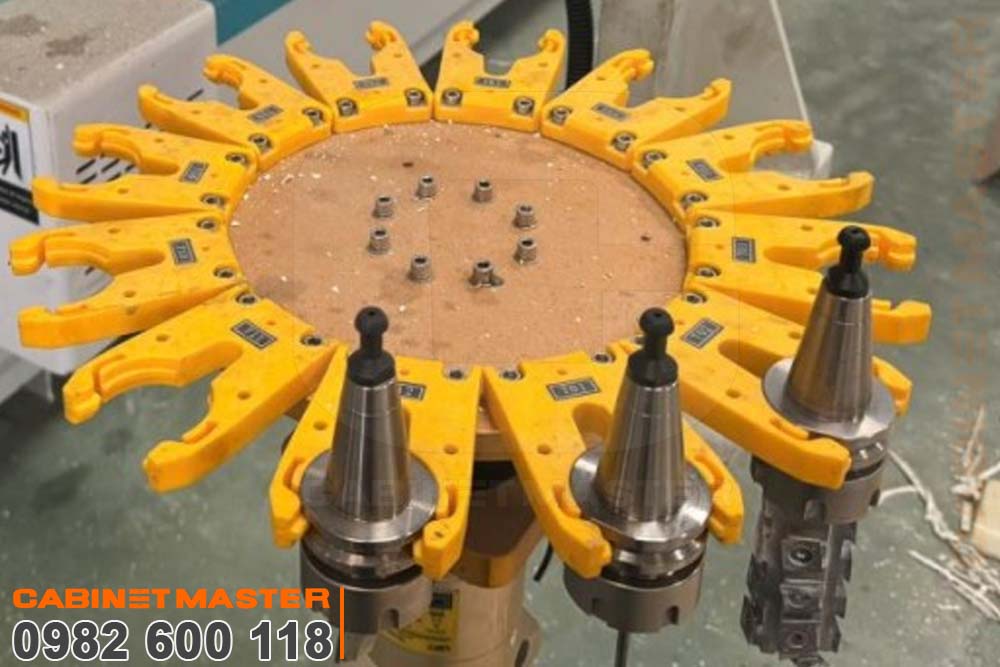

Thay dao tự động ATC, linh hoạt sử dụng nhiều loại dao cho các công đoạn khác nhau mà không phải thay dao thủ công.
Gia công đa công đoạn trên cùng 1 máy, thực hiện cắt, khoan, phay và gia công biên dạng theo chương trình CNC
Giảm thời gian chuyển đổi công đoạn nhờ kết hợp thay dao và khả năng gia công nhiều dạng chi tiết trên cùng thiết bị.

Ứng dụng máy CNC thay dao tự động trong sản xuất nội thất

Cắt ván theo bản vẽ, kích thước và biên dạng.
Khoan lỗ liên kết phục vụ lắp ráp nội thất.
Phay rãnh, bo cạnh, tạo biên dạng phức tạp.
Gia công sản phẩm kích thước lớn, quá khổ.
Kết hợp nhiều công đoạn trên một máy nhờ hệ thống thay dao tự động ATC.

Thông số kỹ thuật chi tiết máy cnc router thay dao tự động

Bàn làm việc	: 2400 x 10000 mm
Hành trình trục Z	: 200 mm
Động cơ servo X, Y, Z	: 1.5 kW x 4 cái – Leadshine
Tốc độ di chuyển tối đa	: 50 m/phút
Tốc độ làm việc tối đa	: 20 m/phút
Trục chính	: 9 kW (HQD) – thay dao tự động
Tốc độ trục chính	: 0 – 24000 vòng/phút.

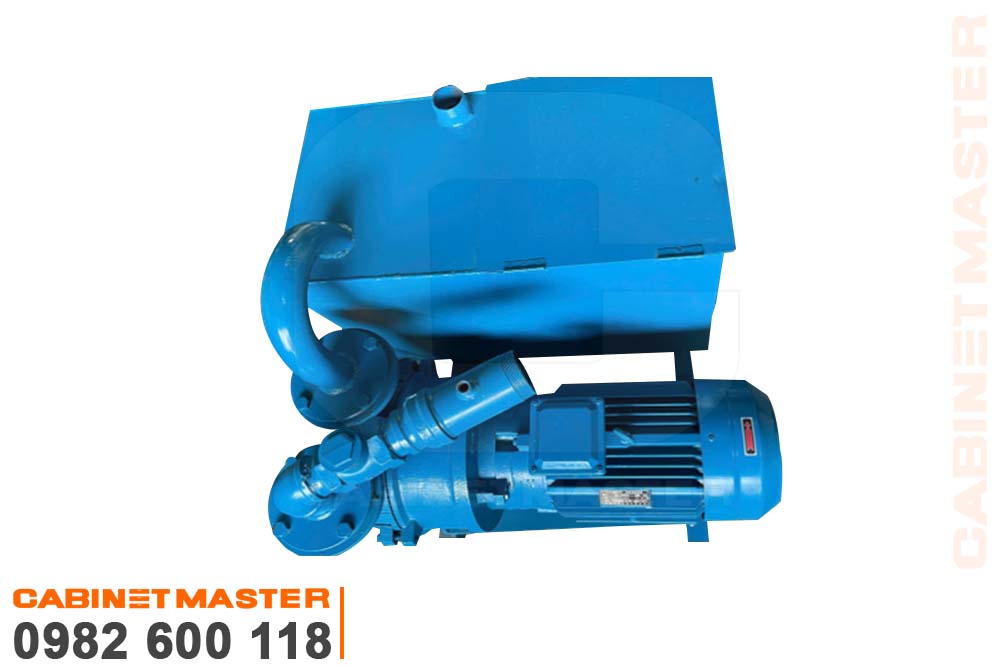

Bộ hút chân không	: 7.5 kW x 4 – loại nước
Khí nén	: 0.6 – 0.8 MPa
Độ chính xác	: ±0.05 mm
Điện áp	: 380V/50Hz
Phương thức dẫn trục	: XY thanh răng, Z trục truyền động vít me
Ray dẫn hướng	: Đài Loan

Video vận hành máy cnc router thay dao tự động

Máy CNC thay dao tự động khác gì với máy CNC router thông thường?

Điểm khác biệt chính nằm ở hệ thống thay dao. Máy CNC Router thông thường sử dụng số lượng dao tương ứng với số trục chính được trang bị. Khi sản phẩm có nhiều biên dạng hoặc yêu cầu nhiều loại dao hơn số dao đang sử dụng, người vận hành phải dừng máy để thay dao thủ công. Trong khi đó, máy CNC Router thay dao tự động (ATC) được trang bị ổ chứa dao, cho phép máy tự động lựa chọn và thay dao theo chương trình gia công, giúp quá trình gia công nhiều công đoạn diễn ra liên tục và giảm thời gian dừng máy.

Tiêu chí	CNC Router thông thường	CNC Router ATC
Thay dao	Thủ công	Tự động
Số loại dao	1 dao, 2 dao, 3 dao, 4 dao,… (tùy theo số lượng đầu gia công)	Có thể bố trí nhiều dao theo
Gia công nhiều công đoạn	Phải dừng để đổi dao	Tự động chuyển dao theo chương trình
Thời gian chuyển đổi	Lâu hơn	Nhanh hơn
Phù hợp	Sản phẩm ít công đoạn, sản lượng vừa	Sản phẩm đa dạng, nhiều công đoạn, sản xuất liên tục

Vì vậy, ATC không có nghĩa là máy gia công nhanh hơn ở mọi công đoạn, mà lợi thế lớn nhất là giảm thời gian dừng máy để thay dao và tăng tính linh hoạt khi gia công nhiều loại chi tiết trên cùng một máy.
