Máy khoan liên kết ngày càng đóng vai trò quan trọng trong các xưởng chế biến gỗ, đặc biệt tại những cơ sở chuyên gia công cửa, tủ và đồ nội thất cần khoan lỗ chính xác để lắp ráp. Với khả năng tăng tốc độ sản xuất và đảm bảo độ chuẩn trong từng chi tiết, dòng máy này đang trở thành lựa chọn ưu tiên của nhiều đơn vị. Trong bài viết này, CABINETMASTER sẽ cùng bạn tìm hiểu rõ hơn về cấu tạo, công dụng và lý do vì sao máy khoan liên kết lại được ưa chuộng đến vậy.
>>>> NỘI DUNG LIÊN QUAN NHẤT: TOP 8 máy khoan cam gỗ công nghiệp chuyên dụng, đa chức năng
Máy khoan liên kết ốc cam là gì?
Máy khoan liên kết (hay máy khoan ốc cam) là thiết bị chuyên dụng dùng để khoan các lỗ liên kết theo nhiều hướng, phổ biến nhất là hướng ngang và dọc, nhằm phục vụ cho quá trình lắp ráp các chi tiết gỗ lại thành một sản phẩm hoàn chỉnh.Nhờ được trang bị nhiều mũi khoan hoạt động đồng thời, dòng máy này cho phép khoan cam với tốc độ nhanh chóng và độ chính xác cao, giúp tiết kiệm thời gian và nâng cao năng suất đáng kể.
Cũng chính vì hiệu quả vượt trội đó mà máy khoan liên kết đang trở thành lựa chọn ưu tiên của nhiều xưởng sản xuất và gia công nội thất gỗ chuyên nghiệp.
Các loại máy khoan liên kết phổ biến hiện nay

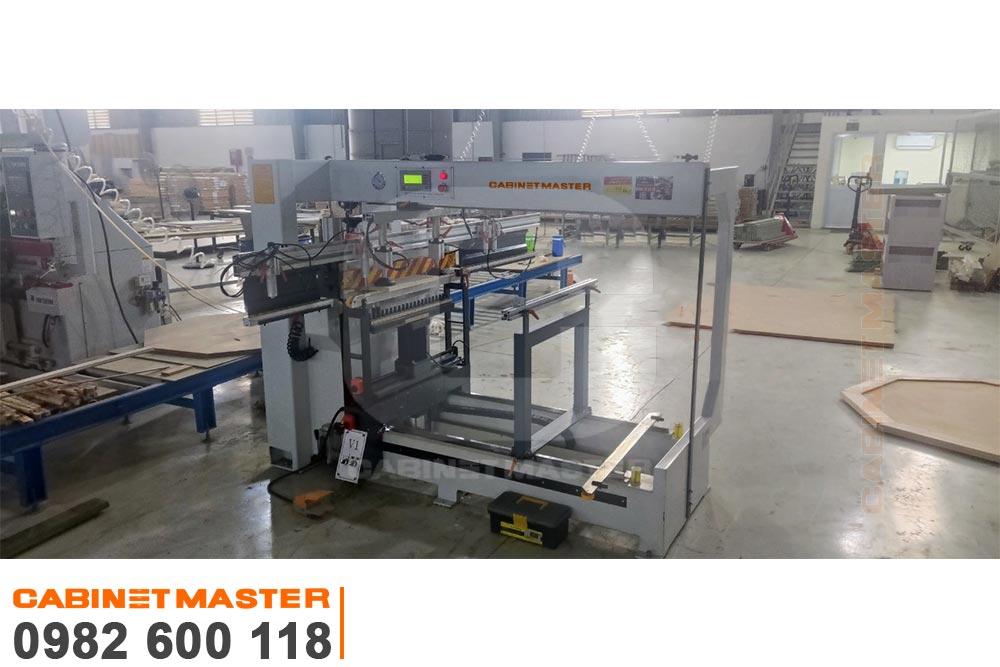

Trong ngành chế biến gỗ, máy khoan liên kết (khoan ốc cam) là thiết bị không thể thiếu để tạo lỗ khoan chính xác và đồng bộ cho các chi tiết nội thất. Tùy vào quy mô xưởng và yêu cầu kỹ thuật, bạn có thể lựa chọn những model sau:Máy khoan liên kết 21 mũi 2 giàn - EZ 21T2
Model này trang bị 2 giàn khoan độc lập trên và dưới, mỗi giàn có 21 mũi khoan. Giàn khoan dưới có thể điều chỉnh nhanh góc nghiêng 45 hoặc 90 độ thông qua cần gạt, giúp người vận hành tiết kiệm thời gian thao tác thủ công.
- Máy có chức năng tạo lỗ liên kết cho các sản phẩm dạng hộp, khung gỗ đồ nội thất, thực hiện trên nhiều loại ván gỗ công nghiệp như: Ván MFC, MDF, OKAL, HDF,...
- Khoan theo 4 hướng: Từ trên xuống, dưới lên, ngang và xéo 45 độ.
- Tổng cộng 42 mũi khoan, mỗi giàn 21 mũi.
- Tích hợp bộ kẹp khí nén giữ chặt phôi khi gia công.

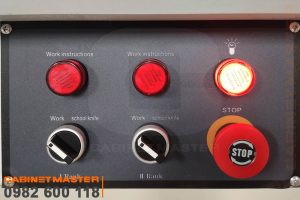

- Bảng điều khiển dạng nút nhấn, đơn giản, dễ thao tác.
| Tốc độ trục chính | : 2840 vòng/phút |
| Điện áp | : 380V |
| Chiều cao từ sàn đến bàn làm việc | : 900mm |
| Đường kính khoan lớn nhất | : 35mm |
| Độ sâu khoan lớn nhất | : 60mm |
| Kích thước làm việc lớn nhất | : 1620 x 640 mm |
| Kích thước làm việc nhỏ nhất | : 120 x 32 mm |
| Khí nén làm việc | : 6-8 kg/cm2 |
| Số trục khoan | : 21 x 2 |
| Trọng lượng | : 550 kg |
| Kích thước | : 2400 x 1200 x 1200 mm |
>>>> ĐỌC THÊM BÀI VIẾT: Máy khoan liên kết 21 mũi 2 giàn EZ 21T2 dễ dàng sử dụng

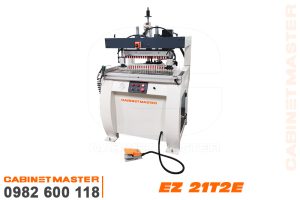

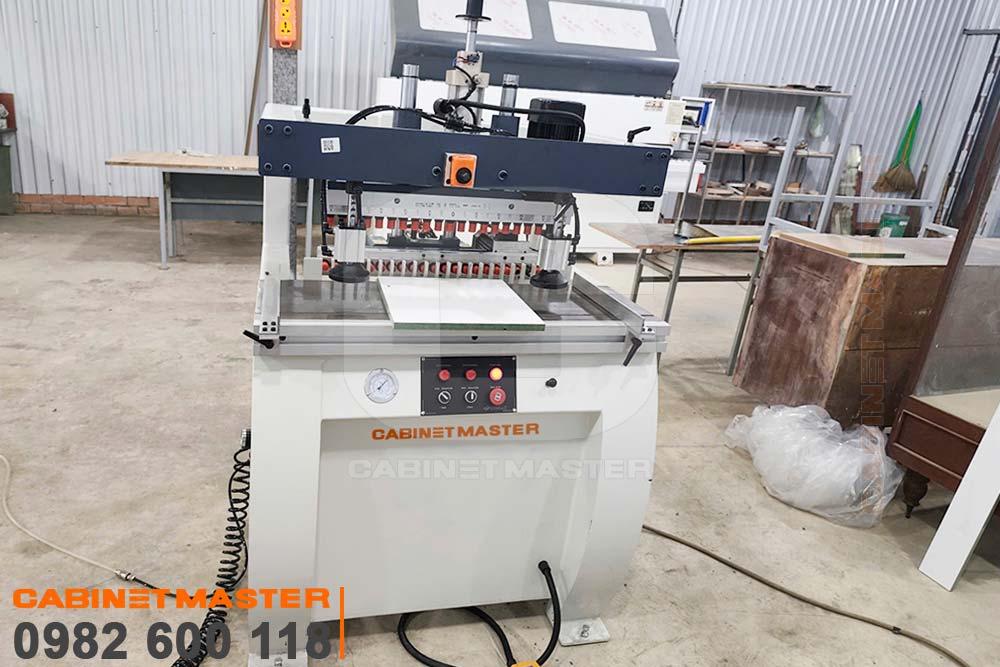

Máy khoan chốt cam 42 mũi - EZ 21T2E
Tương tự EZ 21T2 nhưng có thiết kế nhỏ gọn hơn, giúp tối ưu không gian làm việc. Máy vẫn sở hữu 2 giàn khoan 21 mũi và hỗ trợ khoan đủ các hướng cần thiết.
- Khoan theo phương dọc, ngang và xéo.
- Máy tích hợp 2 cụm khoan: 21 đầu khoan dọc từ trên xuống và 21 đầu khoan ngang cạnh ván. Cụm khoan ngang có điều chỉnh góc khoan dễ dàng nhanh chóng
- Ben khí nén hỗ trợ kẹp phôi chắc chắn trong quá trình gia công.
| Đường kính khoan lớn nhất | : 35 mm (với một mũi khoan) D = 13 mm (đối với khoan ba mũi) |
| Độ sâu khoan lớn nhất | : 60 mm |
| Tổng số trục khoan | : 21 x 2 |
| Tốc độ trục | : 2840 vòng/phút |
| Tổng công suất | : 3 kW |
| Kích thước | : 1000 x 1000 x 1350 mm |
| Trọng lượng | : 300 kg |

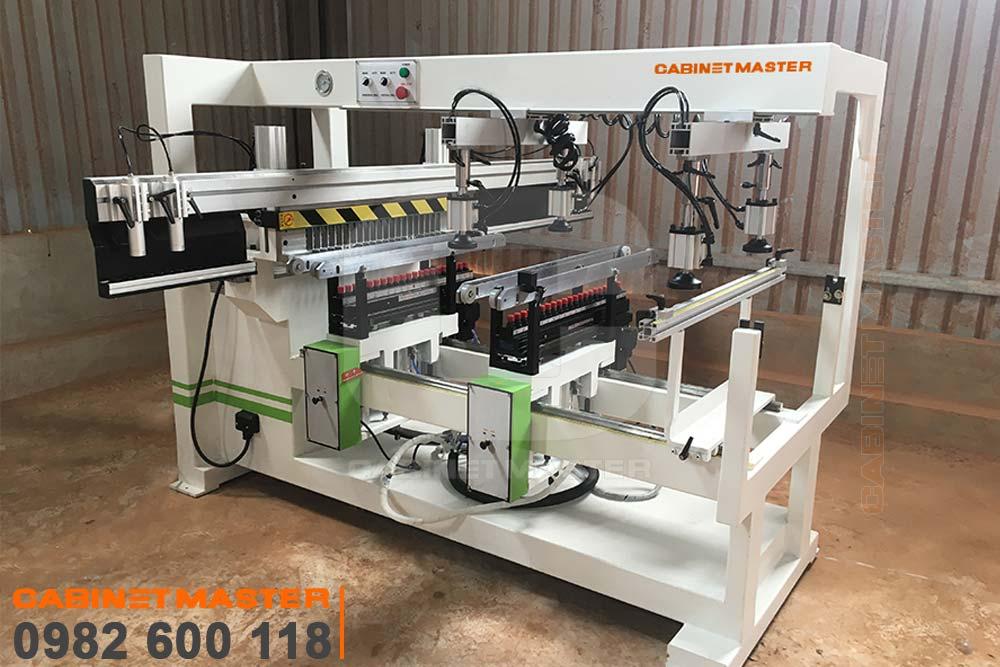

Máy khoan liên kết 63 mũi 3 giàn - EZ 21T3
Model này được nâng cấp với 3 giàn khoan độc lập, gồm 2 giàn dọc (từ dưới lên) và 1 giàn khoan ngang, tổng cộng 63 mũi khoan.
- Có tổng cộng 63 mũi khoan, chia làm 3 giàn: 1 giàn khoan ngang, 2 giàn khoan dọc.
- Điều chỉnh khoảng cách giữa các giàn khoan linh hoạt.
- Tích hợp ben khí nén kẹp phôi, đảm bảo độ chính xác và an toàn khi vận hành.
| Tốc độ trục chính | : 2840 vòng/phút |
| Điện áp | : 380V |
| Chiều cao từ sàn đến bàn làm việc | : 900mm |
| Đường kính khoan lớn nhất | : 35mm |
| Độ sâu khoan lớn nhất | : 60mm |
| Kích thước làm việc lớn nhất | : 2800 x 640 x 140 mm |
| Kích thước làm việc nhỏ nhất | : 120 × 32 mm |
| Công suất | : 1.5 kW x3 |
| Khí nén làm việc | : 6-8 kg/cm2 |
| Số trục khoan | : 21 x 3 |
| Trọng lượng | : 1000 kg |
| Kích thước | : 3800 x 2500 x 1500 mm |
>>>> CÓ THỂ BẠN QUAN TÂM: Máy khoan giàn EZ 21T3 - khoan liên kết 63 mũi 3 giàn

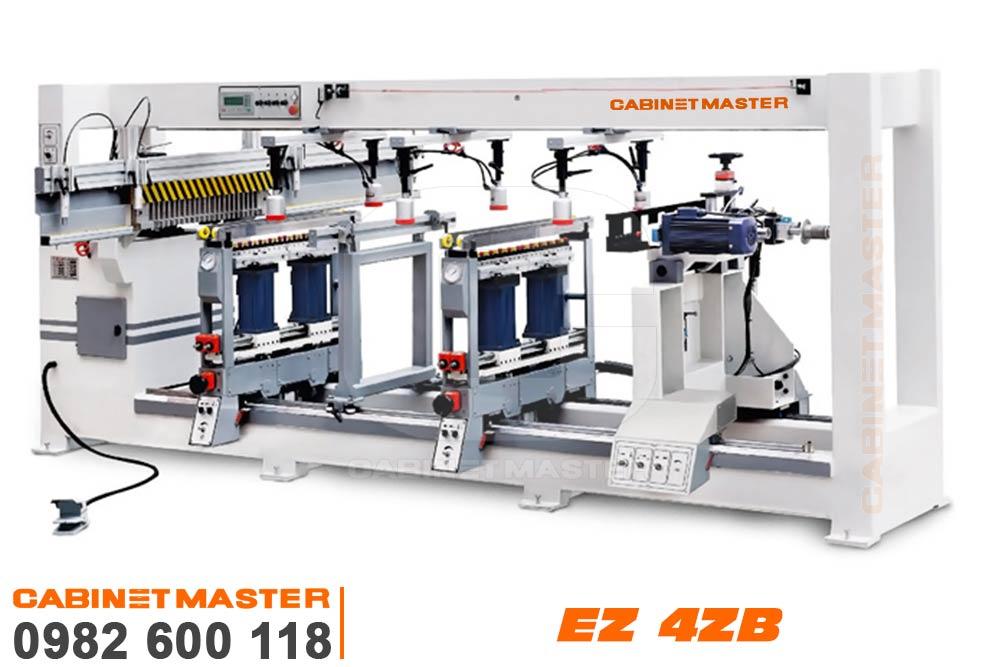

Máy khoan liên kết 4 giàn - EZ 4ZB
EZ 4ZB sở hữu 4 giàn khoan độc lập (2 dọc, 2 ngang), tổng 84 mũi khoan, phù hợp cho các xưởng cần hiệu suất ổn định cùng tính năng cấp phôi tự động.
- Máy khoan 4 giàn EZ 4ZB sở hữu 4 giàn khoan: 2 giàn khoan dọc và 2 giàn khoan ngang.
- Thiết kế màn hình điều khiển HMI đơn giản, dễ dàng thao tác tinh chỉnh.
- Bàn làm việc có chiều dài lớn, có thể gia công sản phẩm có kích thước lớn.
- Hệ thống kẹp khí nén tự động, cố định phôi chắc chắn.
- Tối ưu hiệu suất với khả năng khoan 3 mặt trong 1 chu trình.
| Chiều dài làm việc tối đa | : 2500 mm |
| Độ sâu khoan lớn nhất | : 60 mm |
| Kích thước làm việc lớn nhất | : 1620 x 640 mm |
| Kích thước làm việc nhỏ nhất | : 120 x 32 mm |
| Tốc độ trục | : 2840 vòng/phút |
| Đường kính khoan tối đa | : 35 mm |
| Tổng công suất | : 12 kW |
| Điện áp | : 380V |
| Kích thước máy | : 3850 x 2500 x 1600 mm |
| Trọng lượng máy | : 1980 kg |

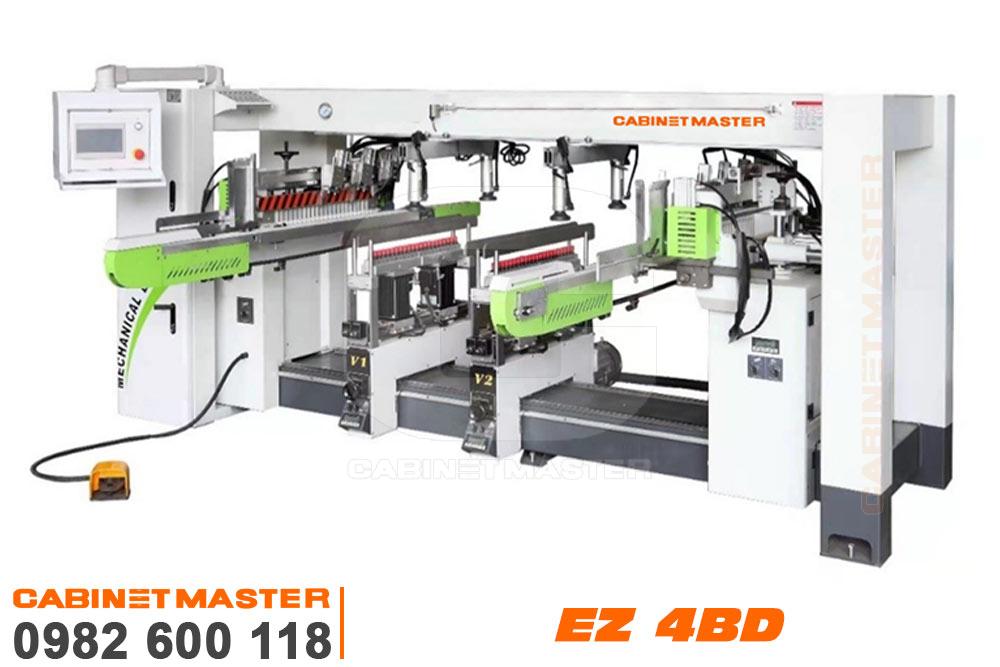

Máy khoan ốc cam cấp phôi tự động 84 mũi - EZ 4BD
Đây là model máy khoan ốc cam tự động cao cấp, có 4 giàn khoan độc lập (2 dọc, 2 ngang) và tổng cộng 84 mũi khoan. Máy hỗ trợ xoay giàn dọc 0–90 độ và có hệ thống cấp phôi tự động, phù hợp cho sản xuất liên tục.
- Máy có 4 giàn khoan: 2 giàn khoan dọc và 2 giàn khoan ngang cạnh bên.
- Gia công cùng lúc 3 mặt phôi: Mặt dưới và 2 cạnh bên.
- Giàn khoan dọc có thể xoay, đáp ứng nhiều yêu cầu khoan góc.
- Tự động cấp phôi, tiết kiệm nhân công và tăng năng suất.
- Các thành phần cơ khí của máy như ray trượt, giàn khoan được nhập khẩu Đài Loan, có độ bền vượt trội.
- Sử dụng màn hình cảm ứng, thiết kế giao diện thân thiện dễ dàng vận hành, thao tác.
| Độ sâu khoan lớn nhất | : 60 mm |
| Khoảng cách gia công lớn nhất | : 2000 x 672 mm |
| Khoảng cách gia công nhỏ nhất | : 220 x 32 mm |
| Độ dày phôi | : 12-40 mm |
| Tốc độ quay trục chính | : 2840 vòng/phút |
| Tổng công suất | : 13.5 kW |

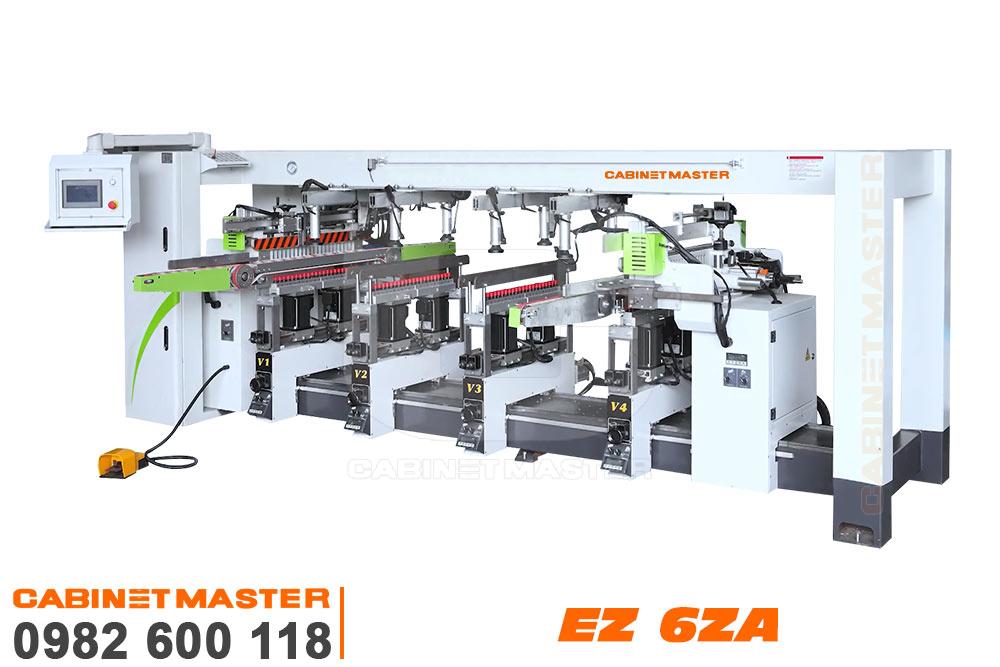

Máy khoan ốc cam liên kết 6 giàn cấp phôi tự động - EZ 6ZA
Model EZ 6ZA được trang bị 6 giàn khoan độc lập: 4 giàn dọc + 2 giàn ngang. Máy khoan ốc cam liên kết có bộ cấp phôi tự động và hệ thống ben khí nén mạnh mẽ. Các giàn khoan được tích hợp màn hình hiển thị thông số tiện lợi, có thể điều chỉnh khoảng cách các giàn này bằng nút vặn tiện lợi.
- Máy có 4 giàn khoan dọc từ dưới lên và 2 giàn khoan ngang đối diện nhau.
- Khoan đồng thời 3 mặt phôi chỉ trong một chu trình.
- Mỗi giàn có màn hình hiển thị thông số riêng.
- Khoảng cách giữa các giàn điều chỉnh bằng núm vặn, thuận tiện và chính xác.
- Hệ thống cấp phôi tự động linh hoạt, tiện lợi
- Màn hình cảm ứng HMI, hiển thị trực quan dễ thao tác.
| Đường kính lỗ khoan tối đa | : 35 mm |
| Độ sâu khoan tối đa | : 60 mm |
| Kích thước làm việc | : 2500 x 672 mm |
| Tốc độ trục chính | : 2840 vòng / phút |
| Số giàn mũi khoan | : 21 x 2 hàng + 11 mũi x 8 hàng |
| Tổng công suất | : 15 kW |
| Kích thước máy | : 4400 x 2500 x 1560 mm |
| Trọng lượng | : 3100 kg |

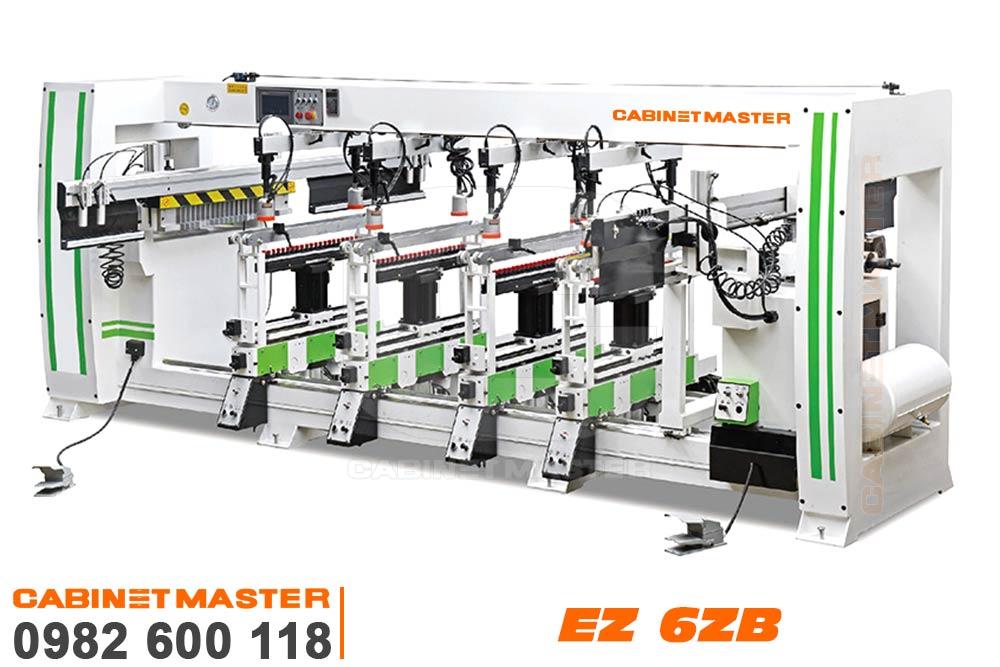

Máy khoan chốt cam liên kết 6 giàn - EZ 6ZB
Với 126 mũi khoan chia đều cho 6 giàn (4 dọc, 2 ngang), EZ 6ZB đáp ứng tốt nhu cầu khoan trên khổ phôi lớn lên đến 2.5 mét. Máy sở hữu màn hình cảm ứng thao tác nhanh chóng dễ dàng, giàn khoan có thể điều chỉnh linh hoạt theo yêu cầu gia công.
- Máy khoan chốt cam 6 giàn EZ 6ZB thiết kế 6 giàn khoan: 4 giàn khoan dọc, 2 giàn khoan ngang.
- Gia công nhanh chóng với số lượng mũi khoan lớn.
- Giàn khoan dọc điều chỉnh bằng ray trượt, dễ dàng thiết lập vị trí.
- Kẹp hơi chắc chắn, đảm bảo an toàn và độ chính xác cao.
- Gia công các vật liệu có chiều dài lớn tới 2.5 mét.
- Thiết kế màn hình cảm ứng HMI thân thiện, giúp thao tác thuận tiện, dễ dàng sử dụng.
| Đường kính khoan tối đa | : 35 mm |
| Kích thước làm việc lớn nhất | : 2500 x 650 x 140 mm |
| Số mũi khoan | : 126 mũi |
| Độ sâu khoan tối đa | : 60 mm |
| Khoảng cách tối thiểu giữa các trục | : 32 mm |
| Khoảng cách làm việc tối thiểu của giàn khoan dọc | : 130 mm |
| Khoảng cách làm việc tối đa của giàn khoan dọc | : 2400 mm |
| Tốc độ trục | : 2840 rpm |
| Tổng công suất | : 1.5 kW x 6 |
| Khí nén làm việc | : 0.6 – 0.8 MPa |
| Điện áp làm việc | : 380V |
| Kích thước máy | : 4400 x 2500 x 1600 mm |
Ưu điểm của máy khoan ốc liên kết trong sản xuất
Máy khoan liên kết sở hữu nhiều ưu điểm nổi bật, dưới đây là một số đặc điểm nổi bật:- Tốc độ gia công nhanh chóng nhờ sở hữu nhiều mũi khoan.
- Độ chính xác cao, đảm bảo chất lượng lắp ráp.
- Giảm phụ thuộc vào tay nghề lao động.
- Tiêu chuẩn hóa quá trình gia công, giảm sai số do thao tác thủ công.
- Linh hoạt với nhiều loại chi tiết và thiết kế.
- Tiết kiệm chi phí lâu dài.
Ứng dụng của máy khoan liên kết ốc cam đa mũi
- Gia công khoan lỗ cam, lỗ chốt gỗ, vít liên kết
- Máy thực hiện khoan lỗ theo các phương ngang – dọc, phục vụ việc lắp ráp bằng ốc cam, chốt gỗ hay vít. Đây là công đoạn quan trọng giúp sản phẩm có kết cấu chắc chắn, dễ tháo lắp và bảo trì.
- Sản xuất tủ bếp, tủ quần áo, kệ sách, bàn ghế…
- Các sản phẩm nội thất dạng module hoặc sản xuất hàng loạt đều yêu cầu độ chính xác cao trong liên kết. Máy khoan ốc liên kết giúp tối ưu quy trình, đảm bảo các chi tiết lắp ghép khít, đều và bền.
So sánh máy khoan liên kết với máy khoan chốt cam mini cầm tay
CABINETMASTER mời bạn xem bảng bên dưới để hiểu rõ hơn về 2 lựa chọn này:| Tiêu chí/Loại máy | Máy khoan liên kết | Máy khoan chốt cam mini cầm tay |
| Độ chính xác | Cao | Thấp |
| Thời gian gia công | Nhanh | Chậm |
| Năng suất | Cao | Thấp |
| Kích thước máy | Lớn | Nhỏ gọn |
| Giá thành | Cao | Thấp |
Như vậy, với các xưởng sản xuất đồ gỗ, đầu tư vào máy khoan liên kết chuyên dụng sẽ mang lại hiệu quả vượt trội so với việc sử dụng máy khoan chốt cam mini cầm tay.
Dù máy mini có ưu điểm về giá thành rẻ và khả năng di chuyển linh hoạt, nhưng lại hạn chế về độ chính xác và năng suất – hai yếu tố then chốt trong sản xuất hàng loạt.
Ngược lại, các dòng máy khoan liên kết trong xưởng tuy cố định một vị trí và đòi hỏi chi phí đầu tư ban đầu cao hơn, nhưng bù lại, mang đến độ chính xác tuyệt đối, hiệu suất cao và sự ổn định lâu dài, giúp tối ưu cả chất lượng lẫn tốc độ sản xuất.
Giá máy khoan liên kết nhiều mũi là bao nhiêu? Mua máy khoan chốt cam ở đâu giá rẻ?
Giá máy khoan liên kết ốc cam phụ thuộc vào các yếu tố như thời điểm, cấu hình và tùy chọn kèm theo. Để được tư vấn và nhận báo giá, bạn vui lòng liên hệ với chúng thông qua số hotline 0982 600 118 hoặc nhấn vào các nút liên hệ ở góc màn hình.
CABINETMASTER là đơn vị chuyên cung cấp các dòng máy chế biến gỗ với hơn 21 năm kinh nghiệm, khi đầu tư tại đây bạn sẽ được:- Tư vấn chuyên sâu từ bộ phận nhân viên có thâm niên kinh nghiệm trong ngành.
- Hỗ trợ bảo hành 12 tháng cho mọi dòng máy thuộc CABINETMASTER.
- Hỗ trợ lắp đặt và vận chuyển tận nơi trên khắp đất nước.
- Hỗ trợ sửa chữa trong thời gian nhanh nhất, hạn chế thời gian dừng máy.
Trên đây là những thông tin về các sản phẩm máy khoan liên kết phổ biến và được ưa chuộng nhất thị trường ở thời điểm hiện tại. Hy vọng những gợi ý của chúng tôi sẽ giúp khách hàng lựa chọn được một dòng máy phù hợp cho cơ sở sản xuất của mình. Đừng quên kết nối với CABINETMASTER để sở hữu các dòng máy chính hãng chuẩn chất lượng với những chính sách ưu đãi tốt về giá nhé!
